何谓继电器

何谓继电器？

继电器的英文名称为RELAY。请回想孩提时期的运动会。

A先生个子虽小却紧握着接力棒，之后将其交给大人的B先生。
这就是继电器。
让我们进入稍微专业的思考。

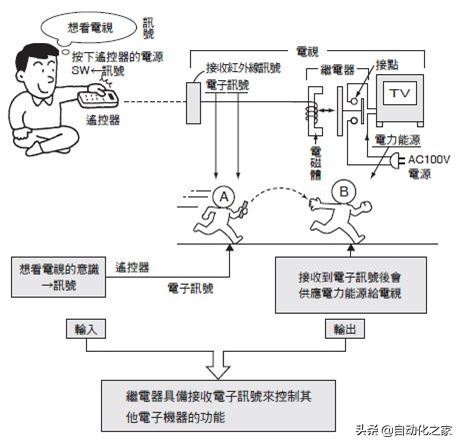

例如使用遥控器来开启电视。

原理

继电器的构造与原理
继电器是由接收电气讯号来改变机械性动作的电磁体与开闭电力的开关所构成。

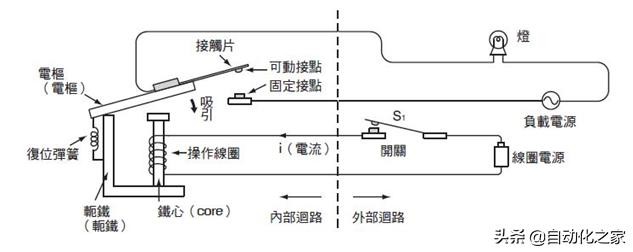

继电器的原理图
一般继电器的状况

［动作原理］

让我们想象利用开关S1与继电器把灯点亮时的情形。按下S1 （ON）电流i会流过操作线圈并磁化铁心。电枢会因电磁力而被吸引至铁心。一旦电枢被吸入至铁心，在可动接点与固定接点相互接触后即亮灯。将S1返回（OFF）后，操作线圈的电流会切断，吸附电枢铁片的力量会消失，并藉由复位弹簧的力量使电枢恢复原本的状态。当电枢恢复原状后，接点部即分离使灯熄灭。

引用:欧姆龙/技术数据
